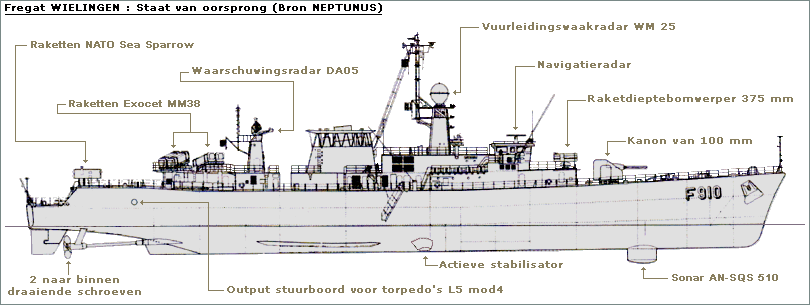

karakteristieken van het fregat |
|
 |
|
|
ALGEMENE |
|
Afmetingen |
 |
Waterverplaatsing |
|
Lengte : 106,38 m |
 |
(geladen) : 2.200 ton |
|
Breedte : 12,30 m |
 |
Capaciteit
|
|
Diepgang (inclusief sonardome) : 5,50m |
 |
Drinkwater : 75 ton |
|
Hoogte boven waterlijn : 25,20m |
 |
Inhoud Vries- en Koelkamers : 64 m³ |
|
Bemanning |
 |
Diverse |
|
14 officieren, 84 onderofficieren et 59 matrozen |
 |
Gelaste romp - 13 waterdichte schotten |
|
|
|
|
 |
|
ENERGIE - PROPULSIE |
|
Propulsie |
 |
Maximum snelheid |
|
Systeem : CODOG (Combined Diesel or Gas Turbine) |
 |
tot 16 knopen : 1 Diesel |
|
Dieselmotor : 2 ABC type DZC Dieselmotoren (12 Cyl in V) |
 |
tot 20 knopen : 2 Diesels |
|
Dieselmotor paardenkracht : 3960 PK elk bij 1000 t/m |
 |
tot 28 knopen : gasturbine |
|
Gasturbine : 1 Rolls Royce Olympus TM - 3B |
 |
Voeding |
|
Gasturbine paardenkracht : 25.575 PK (max 27.000 PK aan 5.660 t/m) |
 |
Elektriciteit: 4 alternatoren 440 V - 500 kWe - 1800 t/m |
|
Schroef
: 2 naar binnen draaiende schroeven met veranderlijke spoed |
 |
Diverse |
|
Actieradius |
 |
Actieve stabilisatoren : 2 |
|
3500 mijl aan kruissnelheid (16,7 knopen) |
 |
Brandstoftank : 287 ton |
|
|
|
BEWAPENING |
|
1 automatisch kanon 100mm CREUSOT LOIRE |
 |
1 raketdieptebommenwerper 375 mm BOFORS
|
|
Bereik tegen oppervlaktedoelen: 9 NM
|
 |
Zesloopopstelling met bereik tegen onderzeeboten: 1NM
|
|
Beriek tegen luchtdoelen: 4,4 NM
|
 |
2 lanceeropstellingen met 10 torpedo's ECAN L 5 Mod 4
|
|
Kadans: 60 - 80 min
|
 |
Bereik tegen onderzeeboten: 5NM
|
|
1 lanceerinrichting NATO SEA SPARROW met 8 raketten |
 |
Snelheid: 35 kts
|
|
Bereik tegen luchtdoelen: 8NM |
 |
Voor Operatie Southern Breeze |
|
Snelheid: Mach 2,5 |
 |
6 mitrailleurs Browning M2 (. 50) 12,7mm |
|
4 raketten EXOCET MM-38 |
 |
----------------------- |
|
Bereik tegen oppervlaktedoelen 23 NM |
 |
Exploitatie : Sensor, Wapen- en Commandosysteem SEWACO 4 |
|
Snelheid: Mach 0,9 |
 |
|
|
|
|
SENSOR |
|
Oppervlakte- en luchtdoeldetektie |
 |
Onderzeebootbestrijding |
|
Een waarschuwingsradar, type DA05 van HSA (Hollandse Signaal Apparaten) |
 |
Sonar : een middenfrekwentie panoramische waak- en volgsonar AN-SQS 510 |
|
Een vuurleidingswaakradar WM 25 van HSA met "continuous wave" en |
 |
-------------------------- |
|
uitgerust met diverse ECM (Electronic Counter Measures) mogelijkheden |
 |
Exploitatie : Sensor, Wapen- en Commandosysteem SEWACO 4 |
|
Een navigatieradar Kelvin Hughes Type 1007 / SCOUT |
 |
|
|
ESM (Electronic Support Measures): ARGOS 900 (AR900) |
 |
|
|
|
|
|
|
|
|
|
|
